DBSK-03B型 数控铣床综合实训考核装置

车床综合实训考核装置


DBSK-03B型数控铣床综合实训考核装置是我公司继JD数控机床实验台系统推出后,面向市场开发的又一数控培训设备。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班,安装、维修电工技师班,安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。
DBSK-03B型数控铣床综合实训考核装置,具有以下独特优点:
● 该装置采用开放式结构、模块化设计,既可用于教学、用于操作演示也可用于现场装卸训练
● 以市场占有率最高的SIEMENS数控系统为实训对象
● 学生掌握数控控制原理,使得受训者在机械、电气等诸方面得到现场般的训练,使其留下深刻的印象
● 涉及的内容丰富:数控系统、伺服单元、变频器、逻辑控制、低压电器、主电机、机械安装等
● 柜内电器排布与选型完全按照现行机床生产厂家的模式
● 结构新颖,造型美观,采用生产型机床,使学生直接对金属制品进行生产加工。
● 电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程,达到工业生产现场实习效果。
一、产品组成部分

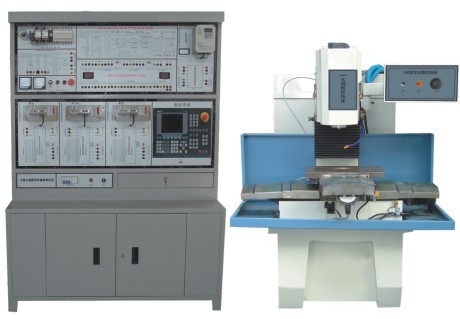

DBSK-03B型数控铣床综合实训考核装置是由西门子(SINUMERIK 802C base line)数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动及伺服电机运行及电机输入输出模块、开关电源以及JD-240教学生产两用型数控铣床等组成。
二、可开设的实验实训考核项目
▲ 数控铣床802C系统操作编程实验(配JD240铣床)
▲ 主轴变频单元的运行与故障诊断实验
▲ 全数字交流伺服电机运行与故障诊断实验
▲ 数控铣床电气控制设计与分析实验
▲ 数控各单元的连接、控制与故障诊断实验
▲ 低压电气元件的原理、性能和接线实验
▲ PLC、编程、接线及在数控机床中的应用
▲ 数控铣床的冷却与照明及故障诊断实验
▲ 数控机床RS232通讯实验
▲ 数控机床电子手轮实验
▲ 丝杆螺距误差补偿实验
▲ 数控铣床故障设计排除考核28项
三、DB-240型数控实训铣床规格:



主轴钻夹头装夹范围

3、4、6、8、12mm

主轴转速范围

150-5000rpm

主电动机功率

0.55kw

工作台面积(长X宽)

400mm×240mm

工作台三向行程(X、Y、Z)

400×200×250mm

T型槽数及宽度

3×12mm

重复定位精度

0.005 mm

机床外形尺寸:长×宽×高

1120×1170×1500mm

重量

500kg



四、技术性能:
1、输入电源:三相四线制380V交流电源。
2、结构:考核柜为铁质钣金喷塑结构,坚固耐用;
3、工作环境:温度-10℃–+40℃
4、整机功耗:<3KW
5、考核柜尺寸:1370×600×1890mm
