DB-5003 汽车电动动力系统示教板

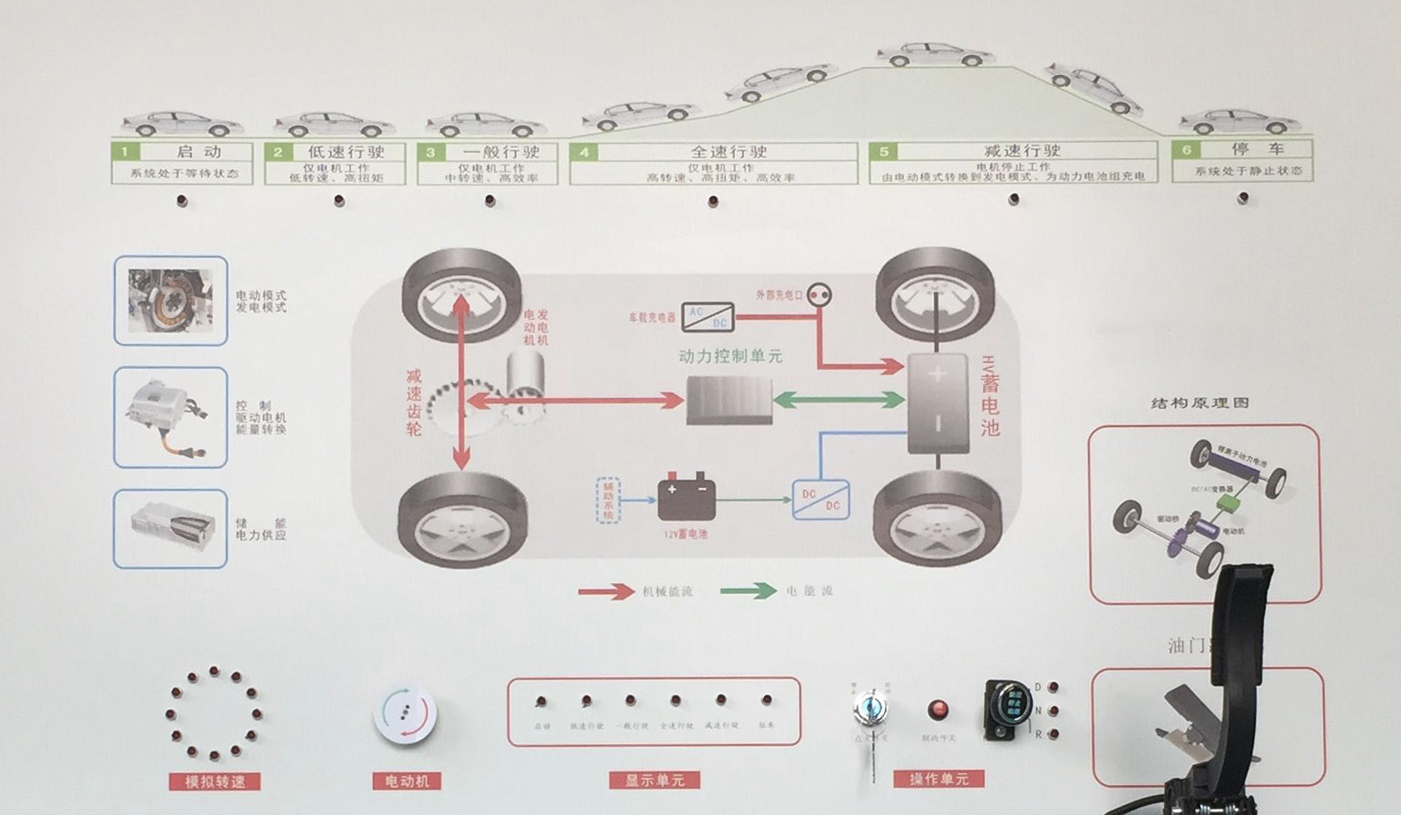

一、概 述 本设备可展示汽车电动动力系统,模拟汽车电动动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态,动态展示汽车电动动力系统工况。 二、结构组成 该设备由启动开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等,并辅以发光二极管进行系统流向的动态指示,加速度传感器、12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用操作手册等。 三、功能特点 1.该设备完整展示了汽车电动动力系统,可以动态模拟电动动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态。 2.示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等,并辅以发光二极管进行系统流向的动态指示,还设有一台模拟电机用来演示电动机的工作状态。 3.示教板面板外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有30cm左右的桌面,方便放置资料、轻型检测仪器等。 4. 配套汽车多媒体教学软件(16合一)(投标时需现场演示十分钟,未演示者取消投标资格),适应所有的教材,内容丰富并可随意调取。合理地运用多媒体教学系统,可以很大程度上减轻老师讲课的工作量。内容分别是:1、汽车发动机构造与维修;2、汽车底盘构造与维修;3、汽车电器构造与维修;4、电控发动机原理与维修;5、自动变速器原理构造与维修;6、汽车空调构造原理与维修;7、汽车安全舒适系统原理构造与维修;8、汽车保养与维护;9、汽车车身构造与修复;10、汽车检测与故障诊断技术;11、汽车机械基础;12、汽车美容与装饰;13、汽车电学基础;14、汽车文化;15、汽车专业英语;16、汽车教学资源包。 四、模拟演示内容 1.可模拟运行汽车电动动力系统,展示汽车电动动力系统的组成结构及原理。安装发光二极管进行系统流向的动态指示。 2.操纵点火开关与调节开关,可模拟演示汽车电动动力系统的各工况工作过程。 3. 模拟电动动力系统启动工作过程 4. 模拟电动动力系统低速行驶工作过程 5. 模拟电动动力系统一般行驶工作过程 6. 模拟电动动力系统全速行驶工作过程 7. 模拟电动动力系统减速行驶工作过程 8. 模拟电动动力系统停车行驶工作过程 9. 模拟电动动力系统制动回收工作过程 五、技术规格 1.外接电源:交流220V±10% 50Hz(充电工况) 2.工作电压:220V 3.工作温度:-40℃~+50℃ 4.外形尺寸:1240×600×1700mm(长×宽×高) 5.工作温度:-40℃~+50℃ 6.设备颜色:标准7032等 7.设备钢管:40*40*3mm 8.设备机柜:1.5mm冷板冲压成形,背面设置维修门; 9.移动脚轮:100*60mm 六、基本配置(每台)
