机床电气技能实训考核鉴定装置,机床电气实训设备

作者:上海顶邦公司 点击:

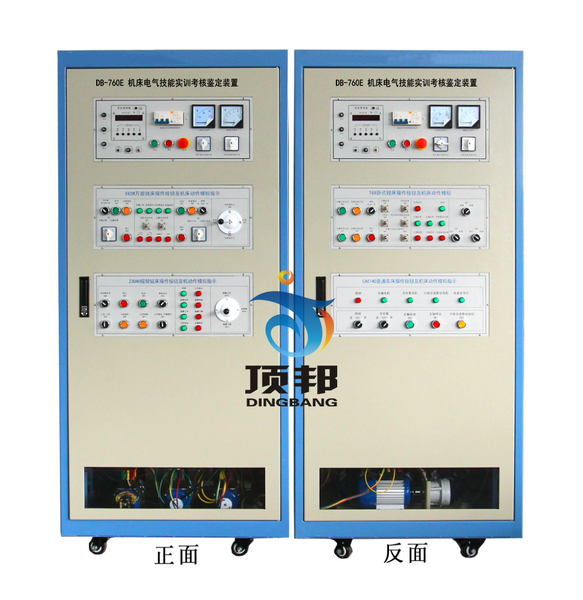

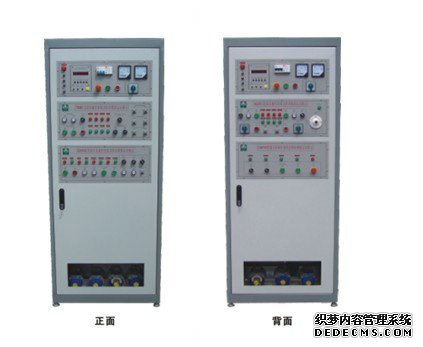

DB-760D型 机床电气技能实训考核鉴定装置
(柜式双面、四合一、二种机床)
机床电气技能实训考核鉴定装置

价格:25760元
一、概述
本机床电气技能考核实训装置,是为各职业院校的电气类专业及社会电工考核,以及各市、县维修电工、国家职业技术鉴定所(站)等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器,因而可靠性好、寿命长。装置外形美观,操作方便,直观性强,不但可用于相关课程的课堂演示、实训、实习,而且还可作为机床电气控制线路维修技能的培训。此外,它还能提供全方位真实的机床电气故障排除的技能训练,有效地提高学生对机床设备的维修技能。
二、特点
1、本装置采用标准配电柜为主体柜,充分利用该柜双面空间位置,每一面分别设有一台铣床和一台车床,其配电柜将四种机床电气线路合为一体,因而具有占地面积小、外形美观、经济效益高等特点。
2、直观性强,通过操作可熟悉机床的电气控制线路的原理和特点。
3、技能培训用的控制线路和经特殊设计的电机,可模拟各种实际机床的电气线路,也可满足机床的电气故障分析及排除的训练要求。
4、通过一只转换开关就能实现两种机床电路的切换,方便快捷。
5、可以人为的设置故障点,只要通过开关切换就可设置。
6、配电柜设有电压型漏电保护器和电流型漏电保护器,以确保操作者的安全。此外,还设有定时器兼报警记录仪(服务管理器),为学员的考核提供了一个统一的标准。
三、机床电气技能培训考核柜的技术参数
1、输入电压:三相四线~380V±10%  50Hz
2、工作环境:环境温度范围为-5℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、外形尺寸:800mm×600mm×1500mm
5、设备重量:200kg
四、装置主要由以下几个部分组成
1、控制柜门
   在控制柜门面上,装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关;启动、停止、急停按钮。X62W万能铣床和C6140普通车床的操作按钮和动作指示以及两种机床电路的切换开关;
   通过电压指示切换开关,在电压表上分别能指示电网的UUV、UVW、UWU线电压值;交流电流表用来监视负载的大小;
   定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能。此外,还可以自动记录由操作错误而造成的漏电告警次数,为学生实训技能的考核提供了一个统一的标准。
2、控制柜主体
   控制柜分四个部分
   第一部分为X62W万能铣床的电气线路部分,在该面板上装有X62W铣床所有的元器件;
   第二部分为故障设置箱,故障箱盖上印有两种机床的电气原理图,故障箱内设有32个故障开关其中X62设有29个故障点、C6140设有19个故障点,故障箱门配有钥匙,便于管理和考核;
   第三部分为C6140普通车床的电气线路部分,在该面板上装有C6140车床所有的元器件;
   第四部分为电机面板,共有三台电机,它们分别用来模拟实际机床各种运动部分的动作,电机和速度继电器的线头全部用柱子引到面板上,方便测试。
五、完成的实训项目
1、认识低压电气的结构
2、C6140普通车床电气控制培训
3、C6140普通车床电气线路排故考核
4、X62W万能铣床电气控制培训
5、X62W万能铣床电气线路排故考核
6、通过操作机床,掌握常用机床的操作方法



 近几年国家一直高度重视机床工业的发展。我国机床产业拥有数十年的经验,尽管多年来发展势头强劲,但在技术上、战略直沿着老路走,没有从根本上寻求改变发展思路。面对国内际市场的要求,国内机床产业进入调整期,加强产业国际市场竞争力。

    “目前,我国机床企业缺乏自主创新和基础理论研究的意识与能力,这就制约了我国机床技术的发展,要改变这种现状,就要深入研究用户行业产品工艺的特点和要求,结合工艺特点开发出高水平加工设备,同时也要注重基础理论工作的研究,这样才能让我国机床产业在不久的将来有更好的发展。”金模机床网首席信息官表示,目前机床在中国的主要市场有工业机械与设备、交通运输设备、初级金属制品和电气电子设备。应用范围之广,产业规模之大,并未给机床行业带来“质”的飞跃,国内机床产品多处于中低端位,在可靠性、数字制造、关键零部件等诸多方面皆有不足,与欧美日等发达国家产品抗衡还有待时日。

    指出,我国中小企业产能过剩、产品同质化现象日益严重,而国外机床企业不断地加大在中国的市场开拓和投资力度,让原本就激烈的竞争更加趋向白热化,机床工具行业的转型是迫在眉睫的,仅能做某种产品是不够的,需要具备为户提供完整解决方案的能力;仅有技术手段是不够的,需要企业整体素质的全面提升;仅有产品、市场的调整是不够的,需要产业内部专业化结构的调整。
