DB-JDW12 中央空调实训考核装置(网络型)

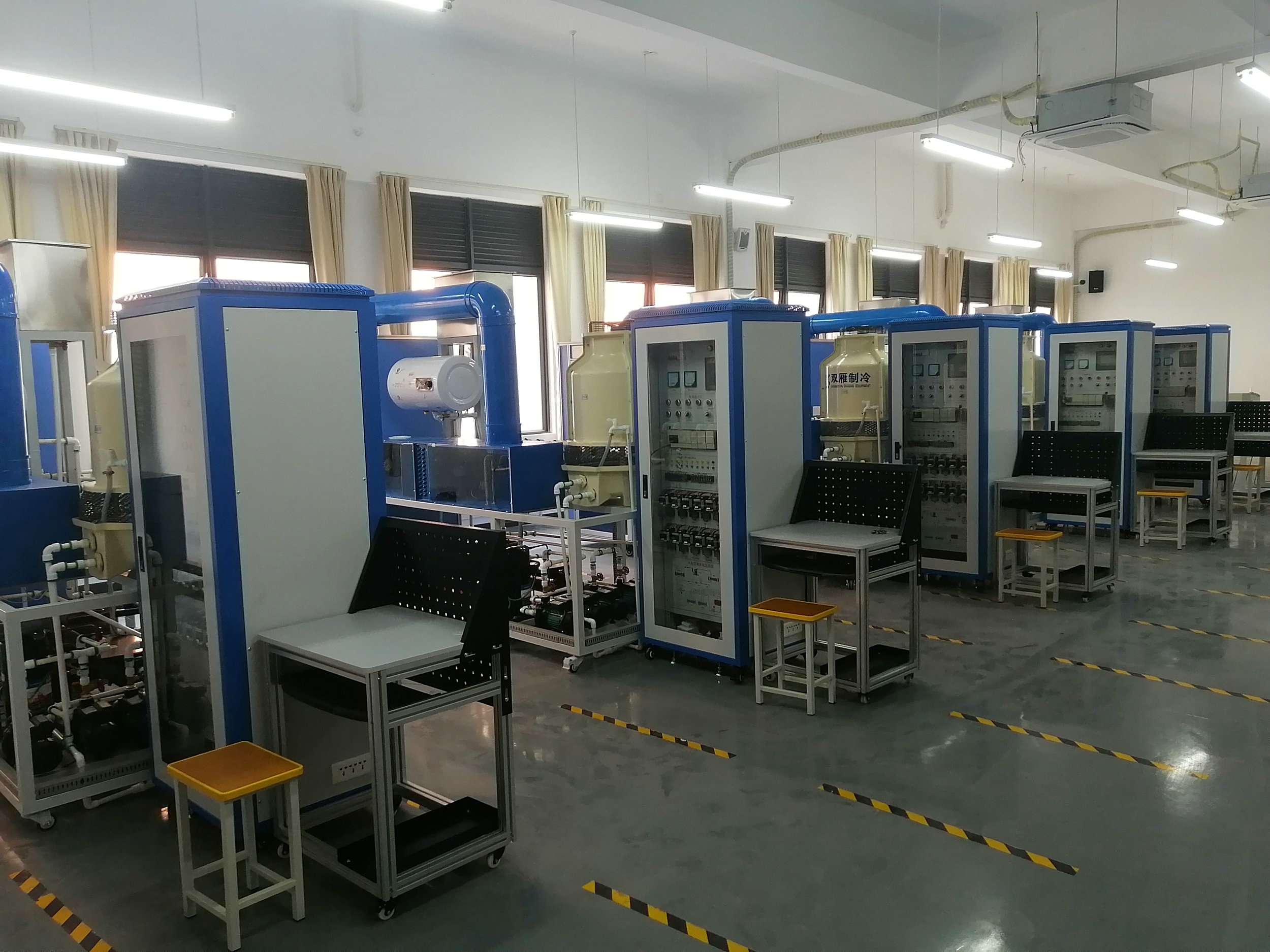

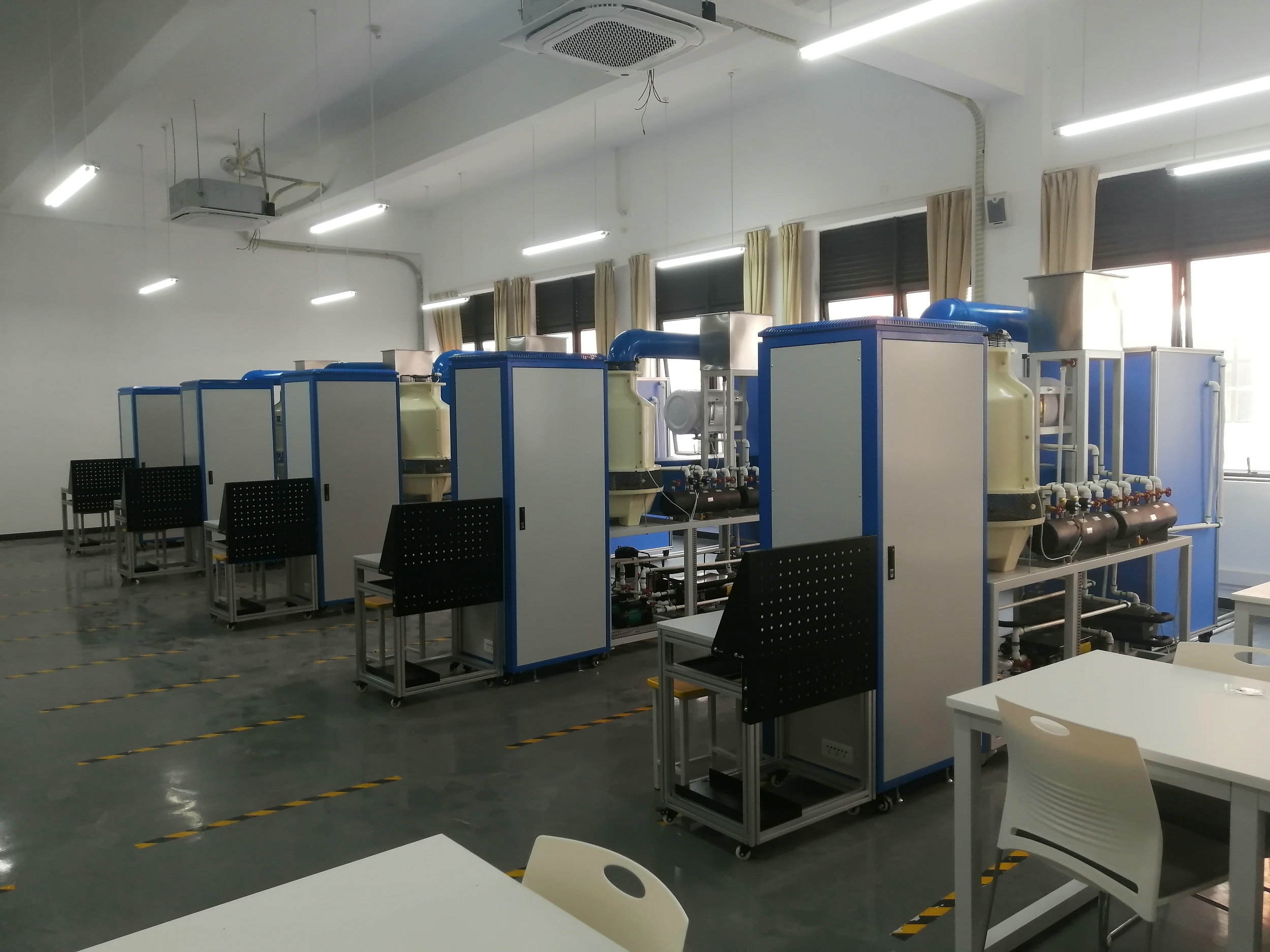

一、产品概述 DB-JDW12型中央空调实训考核装置(网络型)系统采用水冷机组,不锈钢框架结构,终端建立一个专门房间进行客户的模拟,大厅的模拟直接利用教室原来空间,采用分水器和集水器对冷量或热量进行分配调节,整个中央空调采用三菱FX2n-48MR PLC可编程控制器及工业总线控制,由计算机通过通信总线与PLC进行通信,控制整个中央空调的运行。空调的运行参数由各类传感器进行采集,并通过通信总线送入计算机中,通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。 (一)功能 1、中央空调系统的认知及使用 2、制冷原理与热交换技术 3、中央空调系统常用传感器识别与应用 4、中央空调的PLC编程与控制应用 5、中央空调的运行操作及考核 6、中央空调运行保护与日常维护操作考核 7、中央空调故障维修及考核 8、变频器应用 9、触摸屏应用 10、计算机数据采集与组态控制技术应用 11、网络通讯技术及其应用。 12、具有自动溢水保护系统 (二)配置 1、电气参数 工作电源:三相五线380V±10%,50Hz 安全保护:具有接地保护,漏电保护,过流保护。 额定功率:<5KW 2、系统对象配置 设备整体与实际中央空调系统结构相同,采用开放式不锈钢框架结构,各部件布局合理操作方便。系统由制冷机组、冷却水系统、冷冻水系统、制热系统、空气调节系统(风管组件)、模拟房间、电控柜、计算机等部分组成,并配有集水器、分水器、膨胀水箱。 (1)制冷机组 由压缩机、螺旋式冷凝器、螺旋式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成,管路中还设有控制阀等实训所必需的部件,管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作,制冷剂为R22。 (2)冷却水系统 由1套喷淋式冷却塔机组、2台冷却水泵组成,主要完成制冷机组冷却散热工作。 (3)冷冻水系统 由2台冷冻水泵、分水器、集水器、膨胀水箱等组成,主要完成制冷机组的冷冻水循环工作。 6、制热系统 由模拟锅炉(电加热式)、1台热水泵组成,主要完成制热工作。 (5)空气调节系统(风管组件) 由过滤器、表冷器、电加热器、普通风机、风道等组成,主要完成空气调节作用。 (6)模拟房间 由1套风机盘管、1套温度控制器及风量调节系统组成,主要完成房间的温度设定与空气调节作用。 (1)控制装置配置 整个中央空调采用PLC可编程控制器及工业总线控制,由计算机通过通信总线与PLC进行通信,控制整个中央空调的运行。空调的运行参数由各类传感器进行采集,并通过通信总线送入计算机中,通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据,可进行全手动和自动运行操作。 3、PLC:三菱FX2N-48MR 4、变频器:三菱FR-S540E-0.75K-CH 5、触摸屏:5.7英寸彩色触摸屏 (2)软件配置 2、PLC编程软件,配套PLC实训程序及实训指导书。 3、中央空调配套组态软件。 (3)网络监控及智能考核软件,实现教师台和学生台电脑(30台)可以同时监控中央空调的运行状态,对中央空调的压力、温度等相关数据进行采集和显示。 教师机设置故障,学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据,生成成绩单,具有打印功能。 (1)通讯配置 可以实现多台电脑联网控制系统。 (2)工具仪表配置 1、品牌台式微机1台 (校方自备) 2、数字万用表1个 3、装配工具1套 (三)、中央空调配置清单
(四)、DB-JDW12型中央空调实训考核台(网络型)系统构成图 友情提示:
