DB-03气动液压元件陈列柜

概述
气动液压示教陈列柜是为了满足大、中院校的教学需要,根据相关教材编制设计的现代教学设备,其中主要以实物或模型以及必要的图文资料展示气缸,控制阀,液压泵,马达,控制阀等相关元件的基本类型与基本结构。
技术参数:
一、陈列柜功能
采用实物或模型以及必要的图文资料展示常见液压、气动元件的基本类型与基本结构。

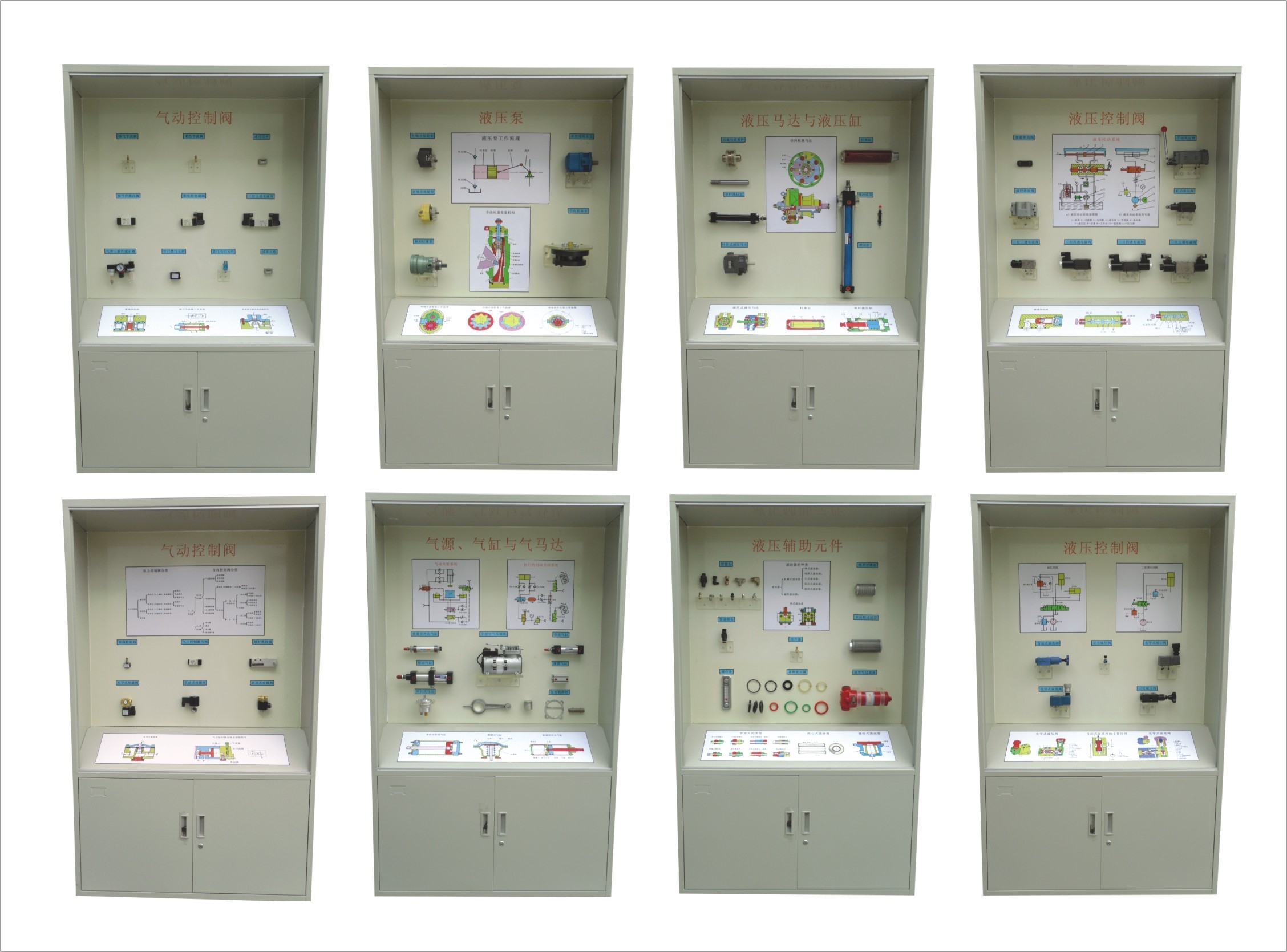

二、陈列内容(陈列柜名称)
1、液压泵 2、液压马达与液缸 3、液压控制阀 4、液压控制阀
5、液压辅助元件6、气缸与气马达 7、气动控制阀(1) 8、气动控制阀(2)
三、陈列柜性能规格
1、陈列柜中的每个模型都配备文字标牌。
2、陈列柜中设计有图示型思考题,以进行启发式教学或探究性教学。
3、陈列柜中的模型主要由实物和PVC精制。
4、柜体采用SPCC冷扎板焊成,坚固美观,表面采用中温磷化防锈漆、平光漆,静电喷涂。模型材料采用进口有机板制造,板面附有必要的图表和文字说明,演示形象逼真,运行可靠。是一套现代化机械课程教学设备。
5、陈列柜内装有照明日光灯,并配装玻璃推门防尘。
6、输入电压:交流220V,功率400W。
7、单个展示柜外形尺寸:1100×450×1800mm
各柜内容如下:

序号 名称 清单 详细清单
1 液压泵 齿轮泵 液压泵工作原理图
外啮合齿轮泵
内啮合齿轮泵
叶片泵 单作用叶片泵
柱塞泵 径向柱塞泵
伺服变量机构图
轴向柱塞泵
2 液压马达与液压缸 液压马达 叶片式液压马达
径向柱塞马达图
液压缸类型 柱塞缸
摆动缸
液压缸结构 活塞与活塞杆
缓冲装置
单杆液压缸
3 液压控制阀 方向控制阀 液压传动系统原理图与简图
普通单向阀
二位三通电磁阀
液控单向阀
三位五通电磁阀
手动换向阀
二位四通电磁阀
机动换向阀
三位四通电磁阀
4 液压控制阀 压力控制阀 两张回路图
直动式溢流阀
先导式溢流阀
先导式减压阀
流量控制阀 顺序阀
调速阀
5 液压辅助元件 管接头 管接头8种
快速接头
过滤器 表面粗过滤器
纸质过滤器
深度型过滤器
蓄能器 液位计
消声器
各种密封圈10种
6 气源、气缸与气马达 空气压缩机 气动加紧系统图等
小型空气压缩机
压缩机附件5件
气缸 普通气缸
薄膜气缸
气马达 普通型冲击气缸
摆动气缸
叶片式马达

7

气动控制阀

方向控制阀
单向控制阀
气压控制换向阀
压力控制阀 直动式电磁阀
先导式电磁阀
直动式电磁阀
延时换向阀
8 气动控制阀 流量控制阀 排气节流阀
柔性节流阀
比例阀与伺服阀 或门元件
双气控换向阀
单电控电磁阀
三位五通电磁阀
气动逻辑元件 气体三联件减压阀
非门禁门元件
或非元件


注:柜上玻璃属易碎品,由需方单位自配;

气动液压元件陈列柜



友情提示:
1、货品验收:阁下收货时请检查气动液压元件陈列柜的货品外观,核实气动液压元件陈列柜的数量及配件,拒收处于受损状态的气动液压元件陈列柜;
2、质保:顶邦将为阁下提供气动液压元件陈列柜产品说明书内的质保条件和质保期,在质保范围内提供对气动液压元件陈列柜的免费维修,超出条件承诺时提供对气动液压元件陈列柜的有偿维修;
3、退换货:阁下单方面原因导致的气动液压元件陈列柜选型错误或气动液压元件陈列柜购买数量错误,造成气动液压元件陈列柜的退换货要求,将不被接受;
4、货期:气动液压元件陈列柜的发货期为参考值,如您需要了解气动液压元件陈列柜的精确货期,请与顶邦的销售人员联系;
5、如阁下对气动液压元件陈列柜有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关气动液压元件陈列柜的咨询。
