建筑电气安装调试实训装置

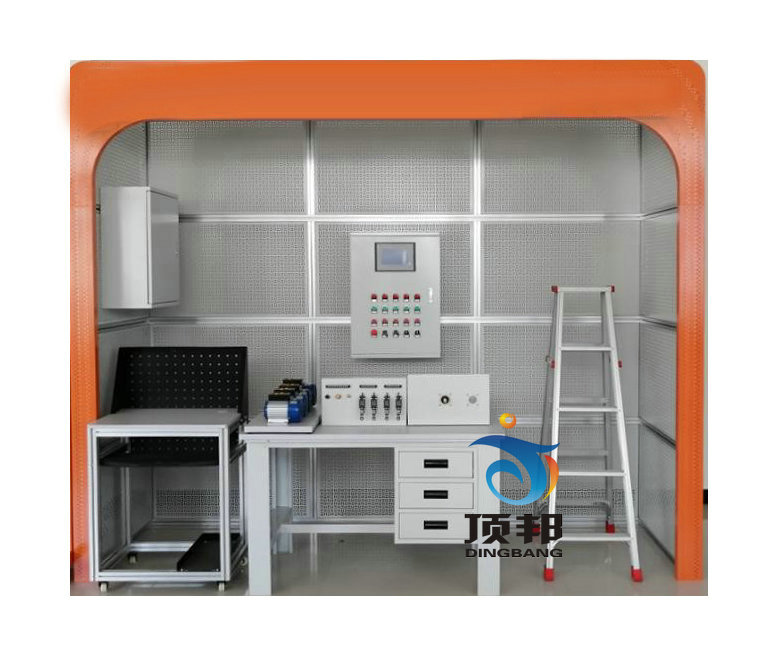

(参考图)


一、概 述
建筑电气安装调试实训装置是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的,可完成《电气设备安装工(初级)》、《电气设备安装工(中级)》的电气照明设备安装调试技能实训,适合各职业院校的对电气设备安装工技能实训教学,同时也是初级、中级电气设备安装工技能考核的鉴定设备。
二、特 点
建筑电气安装调试实训装置在结构上以建筑模型(包含了室内配电箱的安装、室内线管敷设及管内穿线、电气照明典型线路施工、各种灯具的安装与接线)为基础,由室内配电箱的安装、线管敷设、线管穿线、各种灯具的安装、典型照明电路的安装、吊扇的安装及调试、防雷接地装置的安装等部分组成,各部分既可独立实训,也可组合成系统综合实训。
1.配电箱采用小型室内配电箱,用于训练学员对配电箱的安装技能
2.电气照明典型线路采用优质元器件
三、技术性能
1. 输入电压:三相四线~380V±10% 50Hz
2. 工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
3. 装置容量:<1.5kVA
4. 外形尺寸:L3010×W1000×H2460mm
四、产品结构
该设备主要由模拟房、装配桌、双速电机模块、交流异步电机模块、电源电源箱模块、电气控制箱模块、工具配件组成。
1、模拟房  整体用铝型材作骨架,中间用网孔板连接,方便安装各种实训配件和模块。网孔板用2mm厚冷轧板数控冲孔折弯后,表面静电喷涂;模拟房上方弧型设计,整体外形美观大方,
2、装配桌、模块架用冷轧钢板精数控精加工而成,表面静电喷涂。装配桌底部带抽屉柜,结构稳固实用,外形美观;模块架内分多层可拆装,可存放各种实训模块。
五、配置清单
1、配电箱部分
序号名称规格/型号单位数量备注(说明)状态
1漏电型空气开关DZ47LE-3213P+N安装在配电箱内
2空气开关DZ47-63/C613P同上
3漏电型空气开关DZ47LE-32/C611P+N同上
4配电箱箱体明装1
2、照明套件
序号名    称型号与规格数   量状态
1单相电度表DD862-21散装发出
2单相闸刀开关HK81同上
3拉线开关4A/250V1同上
4平灯头6A/250V2同上
5园形插座T3-101同上
6电流互感器LQG-0.51同上
7墙壁开关座  2同上
8声控开关118-B301同上
3、电气控制套件
序号名    称型号与规格数   量状态
1低压断路器DZ108-20/101散装发出
2螺旋式保险盒RL1-15/3A3同上
3直插式保险盒RT14-20/2A2同上
4交流接触器CJX2-09103同上
5辅助触头F4-223同上
6热继电器R16B-20/31同上
7通电延时时间继电器ST3PA-B/380V(0-60S)1同上
8时间继电器座PF-083A1同上
93H铁壳按钮  2同上
10行程开关LX9-2222同上
11行程开关LX9-0012同上
12倒顺开关K03-151同上
13大功率电阻  3同上
14二极管  1同上
15接线端子排JF5-2.5/55同上
16三相鼠笼异步电动机380V/Y/△180W1同上
17走线槽  2米同上

4、线路器材
序号名称规格/型号单位数量备注(说明)状态
1PVC管Φ1623米散装发出
2PVC直通Φ1610  同上
3PVC杯梳Φ1630  同上
4扎带3×100mm1500只/包同上
5M4*20螺丝(带帽)200只/套1带2只平垫、1只弹垫同上
6行线槽302522米/根同上
7PVC线槽40×20mm23米/根(白色)同上
25×15mm23米/根(白色)同上
13管卡16U型30  同上
14自攻丝Φ6×15mm100  同上
5、其他
序号名    称型号与规格数   量状态
1人字梯1.5米高1付
2装配桌  1张
3模块架  1张
4台虎钳5寸1台
5钢直尺300mm1把
6水平尺300mm1把
7电工刀  1把
8无色护目镜  1付
9手电钻220V/500W正反调速开关1把
10钢锯架  1把
11剥线钳  1把
12尖嘴钳  1把
13螺丝刀一十各一2把
14塑料卡子及自攻螺丝  200套

三、实训项目举例
1.电工布线工艺实训
2.两个开关控制一盏灯线路训练
3.声控开关控制白炽电路训练
4.二地控制一盏灯电路训练
5.三地控制一盏灯电路训练
6.日光灯线路接线训练
7.单相电度表直接安装接线
8.单相电度表经电流互感器安装接线
9.室内照明电路安装训练
10.配电板安装训练
11.交流负载电功率的测量
12.三相异步电动机直接启动控制
13.三相异步电动机接触器点动控制线路
14.三相异步电动机接触器自锁控制线路
15.三相异步电动机Y/△自动控制线路
16.用倒顺开关控制三相异步电动机正反转线路
17.接触器联锁的正反转控制线路
18.按钮联锁的三相异步电动机正反转控制线路
19.双重联锁的三相异步电动机正反转控制线路
20.三相异步电动机多地控制
21.工作台自动往返控制线路
22.三相异步电动机串电阻降压启动控制线路
23.三相异步电动机能耗制动控制线路

友情提示:
1、货品验收:阁下收货时请检查建筑电气安装调试实训装置的货品外观,核实建筑电气安装调试实训装置的数量及配件,拒收处于受损状态的建筑电气安装调试实训装置;
2、质保:顶邦将为阁下提供建筑电气安装调试实训装置产品说明书内的质保条件和质保期,在质保范围内提供对建筑电气安装调试实训装置的免费维修,超出条件承诺时提供对建筑电气安装调试实训装置的有偿维修;
3、退换货:阁下单方面原因导致的建筑电气安装调试实训装置选型错误或建筑电气安装调试实训装置购买数量错误,造成建筑电气安装调试实训装置的退换货要求,将不被接受;
4、货期:建筑电气安装调试实训装置的发货期为参考值,如您需要了解建筑电气安装调试实训装置的精确货期,请与顶邦的销售人员联系;
5、如阁下对建筑电气安装调试实训装置有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关建筑电气安装调试实训装置的咨询。
